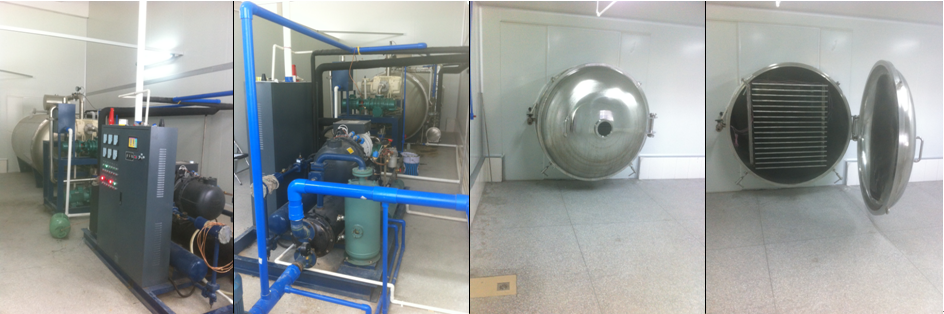

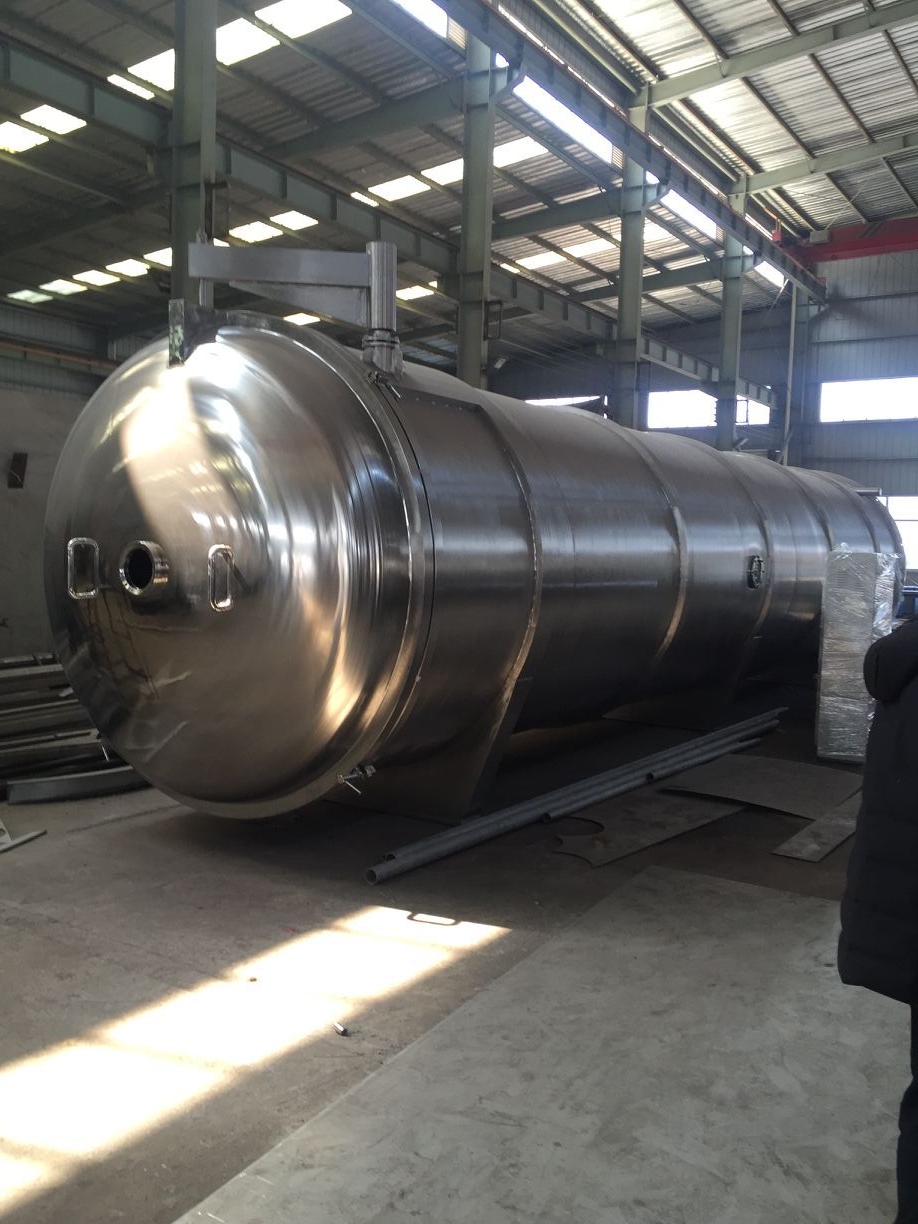

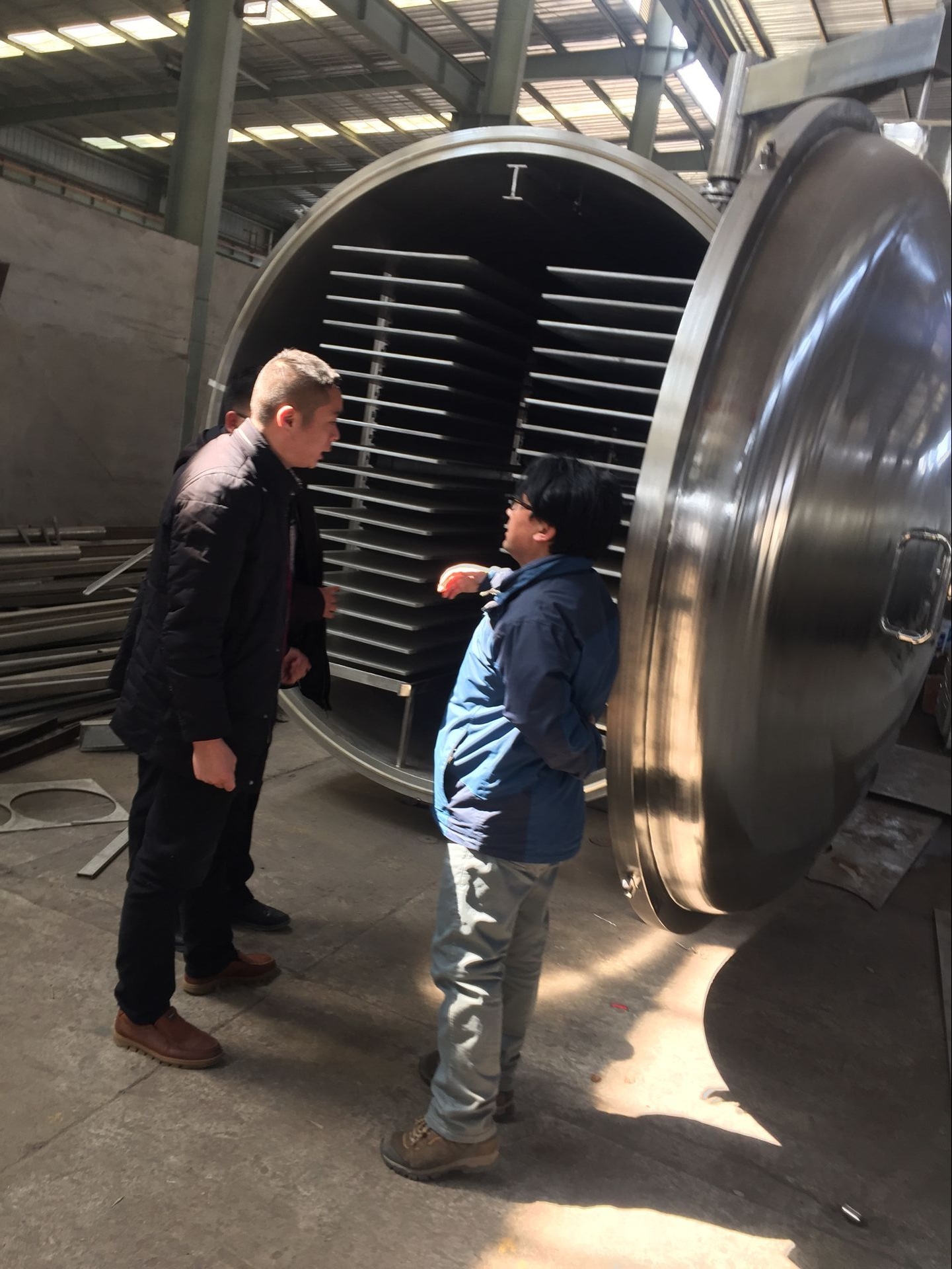

| YM-50PF真空冷凍干燥設備（接觸式） | |||
| 結構標準 | 技術參數 | 備注 | |
| 基礎設施 | |||
| 擱板有效面積 | 50.11㎡ | ||
| 捕水量 | 1000Kg/批 | ||
| 電源 | 3相380V/50Hz | ||
| 裝機功率 | 128.7Kw | 380V/50Hz | |
| 冷卻水量 | ＞50T/h (T＜28℃, P=0.1-0.15MPa） | ||
| 電加功率 | 32KW | 若客戶有鍋爐，可采用蒸汽加熱 | |
| 整機尺寸 | 按設計為準 | ||
| 整機結構 | 分體式 | 機組與箱體分開安裝 | |
| 重量 | 15000Kg | ||
| 干燥倉體 | |||
| 性能參數 | |||
| 設計制造標準 | 真空容器制造標準 | ||
| 倉體設計壓力 | -0.1MPa | ||
| 倉體設計溫度（常壓） | 100℃ | ||
| 倉體真空泄漏率 | 0.005m3Pa/s | ||
| 倉體及內部粗糙度 | Ra≤0.5um | ||
| 主要部件 | |||
| 倉體材料 | SUS304/ 厚度6mm | ||
| 倉體幾何形狀 | 臥式圓筒形 ￠2100*2600 | ||
| 門鎖方式 | 手柄旋握式 | 4個 | |
| 開門方向 | 從左至右 | （用戶可自行選擇開門方向） | |
| 開啟角度 | ＞110度 | ||
| 箱門材料 | SUS304 | ||
| 倉體外部 | 不銹鋼原色 | ||
| 倉門觀察窗 | ￠240mm | 1個 | |
| 倉體觀察窗 | 側面￠240mm觀察窗 | 1個 | |
| 庫門密封 | 醫用0截面硅橡膠密封條 | ||
| 倉體頂部料車導軌 | 工字鋼 | ||
| 物料溫度探頭 | T型熱電偶 | 13個 | |
| 技術優勢： | |||
| 不銹鋼板層均選用優秀品牌，經多重拋光處理，保證箱體粗糙度≤0.5um，從而達到無菌要求 | |||
| 倉體、板層、軟管等均經過多重工序檢驗，確保不漏 | |||
| 倉體底部無任何部件，方便清潔和維護 | |||
| 加熱擱板 | |||
| 性能參數 | |||
| 加熱擱板有效面積 | 50.11㎡ | ||
| 擱板工作溫度 | -50~ +70℃ | ||
| 擱板升溫速率（空載） | ≥1℃/min | ||
| 擱板冷卻速率（空載） | ≥2℃/min | ||
| 設計壓力 | 1.0MPa | ||
| 擱板表面粗糙度 | Ra≤0.5um | ||
| 主要部件 | |||
| 擱板材料 | SUS304 | ||
| 擱板層數 | 18+1層 | 最上面一層為溫度補償板 | |
| 擱板間距 | 75mm | ||
| 擱板尺寸（長*寬*高） | 2320*1200*15/層 | ||
| 不銹鋼托盤 | 575*395*30mm | 216只 | |
| 板層最低溫度 | -50℃ | ||
| 板層最高溫度 | +70℃ | ||
| 連接軟管 | 304不銹鋼 | ||
| 加熱總管 | 304不銹鋼 | ||
| 擱板溫度探頭 | T型熱電偶 | ||
| 防護欄 | 板層的側面、背面裝有防護欄，以防止托盤超出板層之外 | ||
| 技術優勢 | |||
| 擱板具有很高強度。1.0Mpa/24h無任何泄漏現象，保證物料潔凈，能長期使用 | |||
| 板層加熱控溫精度±1℃ | |||
| 捕水器 | |||
| 性能參數 | |||
| 設計制造標準 | 真空容器制造標準 | ||
| 倉體設計壓力 | -0.1MPa | ||
| 倉體真空泄漏率 | 0.005M3Pa/s | ||
| 倉體及內部粗糙度 | Ra≤0.5um | ||
| 捕水量 | 1000kg/批 | ||
| 降溫參數 | +30~-40℃≤30min | ||
| 最低溫度 | -55℃ | ||
| 主要部件 | |||
| 倉體材料 | SUS304/ 厚度8mm | ||
| 倉體幾何形狀 | 臥式圓筒形 ￠2100*2200 | 位于干燥倉后部 | |
| 倉體外部 | 不銹鋼原色 | ||
| 倉門觀察窗 | ￠240mm | 1個 | |
| 化霜方式 | 噴淋；浸泡 | ||
| 化霜噴淋器 | 304不銹鋼 | 1套 | |
| 盤管材料 | 蛇形盤管 304不銹鋼無縫鋼管 | ||
| 管內工作介質 | R22 | ||
| 溫度探頭 | T型熱電偶 | 4個 | |
| 技術優勢 | |||
| 不銹鋼板層，經多重拋光處理，保證箱體粗糙度≤0.5um，從而達到無菌要求 | |||
| 盤管采用氬氣保護焊，一次內外成型，保證管路不漏和內部干凈 | |||
| 盤管內部采用特殊方式清洗，保證無污垢，確保系統清潔 | |||
| 捕水器全部為不銹鋼材料 | |||
| 制冷系統 | |||
| 性能參數 | |||
| 降溫參數 | +30~-40℃≤30min | ||
| 水汽凝結溫度 | ≤-55℃ （空載） | ||
| 主要部件 | |||
| 壓縮機型號/數量 |
萊富康 SW3L5000 低溫螺桿式壓縮機 |
2臺 | |
| 機組功率 | 75Kw | ||
| 冷媒 | R22 | ||
| 油分離器 | 浙江卓爾 | 1只 | |
| 油冷卻器 | 板換 | 1只 | |
| 油過濾器 | 壓縮機自帶 | 1只 | |
| 油流量開關 | 壓縮機自帶 | 1只 | |
| 高壓保護繼電器 | 上海奉申 | 1只 | |
| 冷媒視鏡 | 浙江鴻森 | 2只 | |
| 高/低壓力表 | 浙江鴻森 | 3只 | |
| 膨脹閥（冷凝器） | 丹佛斯 | 1只 | |
| 膨脹閥（中冷） | 丹佛斯 | 1只 | |
| 膨脹閥（速凍庫） | 丹佛斯 | 1只 | |
| 電磁閥（冷凝器串氣） | 艾默生 | 1只 | |
| 電磁閥（速凍庫） | 艾默生 | 1只 | |
| 電磁閥（中冷） | 艾默生 | 1只 | |
| 電磁閥（油路） | 艾默生 | 1只 | |
| 水冷式冷凝器 | 浙江凱迪制冷 | 1只 | |
| 管道保溫 | 國產品牌 | 若干 | |
| 氣液分離器 | 上海豫明 | 1只 | |
| 技術優勢 | |||
| 壓縮機采用高品質低溫螺桿式壓縮機組，性能穩定、可靠、維護方便 | |||
| 多重保護功能：1.高壓壓力保護；2.油油量保護；3.油溫保護；4.壓縮機電機溫度保護；5.壓縮機過載保護； | |||
| 吸氣過濾器設置，避免系統臟物及變性酸物進入壓縮機腔體內腐蝕冷凍油及內部零件 | |||
| 排溫保護設置，避免在極端工作下冷凍油變性，同時通過冷卻電機來降低排溫 | |||
| 真空系統 | |||
| 性能參數 | |||
| 極限真空 | ≤5Pa | ||
| 系統漏率 | 0.005M3Pa/s | ||
| 抽氣速率 | 從大氣壓降至133Pa≤20分鐘 | ||
| 泵組排氣量 | 600L/S | ||
| 主要部件 | |||
| 水環式真空泵 | 2BV-5121 7.5kw 博山天體真空 | 1臺 | |
| 羅茨真空泵 | ZJP-70 1.5kw 浙江沃華 | 1臺 | |
| 羅茨真空泵 | ZJP-150 3kw 浙江沃華 | 1臺 | |
| 羅茨真空泵 | ZJP-600 7.5kw 浙江沃華 | 1臺 | |
| 機組功率 | 19.5kw | ||
| 電磁真空壓差閥 | DDC80 寧波閥門廠 | 2個 | |
| 真空蝶閥 | GI63 溫州奧斯科 | 1個 | |
| 真空蝶閥 | GI100 溫州奧斯科 | 1個 | |
| 真空球閥 | GN80 溫州奧斯科 | 2個 | |
| 真空止回閥 | 山東 | ||
| 技術優勢 | |||
| 采用水環泵羅茨泵相結合的設計，增加真空系統運行的穩定性及耐用性，有助于延長設備使用期限及降低維修率 | |||
| 循環系統 | |||
| 性能參數 | |||
| 擱板升溫速率 | ≥1℃/min | ||
| 加熱功率 | 32KW | ||
| 主要部件 | |||
| 管道材料 | 不銹鋼無縫管 | ||
| 循環泵 | 南方泵業 2.2KW | 1臺 | |
| 機組功率 | 34.2Kw | ||
| 循環流體采用 | 二甲基硅油 | ||
| 加熱方式 | 電加熱管 4KW/根*8根 32KW | 若客戶有鍋爐，可采用蒸汽加熱 | |
| 管道球閥 | 熱水閥 DN80 上海華宇閥門廠 | 6個 符合Q/IAKX002-97標準 | |
| 熱交換器 | 江蘇寶得 | ||
| 控制方式 | 手動控制 | ||
| 補液器尺寸 | ￠500*600 | ||
| 補液器材質 | 304不銹鋼 | ||
| 技術優勢 | |||
| 采用電加熱方式，節能環保 | |||
| 選用高品質釬焊式板式換熱器，確保熱能高效轉化，從而保證擱板工作溫度 | |||
| 選用南方泵業循環泵，實現無噪音、無泄漏、穩定運行 | |||
| 控制系統 | |||
| 性能參數 | |||
| 冷凍干燥方式 | 手動控制 | ||
| 化霜方式 | 噴淋+浸泡 | ||
| 主要部件 | |||
| 立式操縱臺 |
杭州雙龍電子有限公司 800×300×1500 |
控制，記錄 | |
| 系統監控軟件 | 上海豫明真空冷凍干燥設備廠 | 1套 | |
| PLC程序控制 | SIEMENS（西門子）CPU 226 CN AC/DC/繼電器 | 1 | |
| 熱電偶擴展模塊 | 臺灣屏通 | 2 | |
| 模擬量輸入模塊 | 臺灣屏通 | 1 | |
| HMI觸摸屏 | 昆侖通態 | ||
| HMI與PLC連接電纜 | 上海豫明真空冷凍干燥設備廠 | 1 | |
| 恒流源 | 上海豫明真空冷凍干燥設備廠 | 1 | |
| 開關電源 |
臺灣MW公司/24V/5V Taiwan MW companies / 24V/5V |
各一只 | |
| 交流接觸器 | 施耐德 | ||
| 中間繼電器 | 施耐德 | ||
| 空氣斷路器 | 施耐德 | ||
| 電線 | 10㎡,6㎡,2.5㎡,1㎡ | ||
| 技術優勢 | |||
| 電子簽名，多組密碼 | |||
| 手動操作 | |||
| 系統對凍干安全操作有關動力源進行連鎖，以防誤操作 | |||
| 友善的人機操作界面，詳細顯示主要部件的工作狀態、溫度、真空度等 | |||
| 操作界面具有各個故障點顯示功能 | |||
| 具有數據、曲線兩種記錄功能，可隨時調用或打印 | |||
| 隨意存儲凍干數據、凍干曲線 | |||
| 凍干完成后，各項數據記錄可一起打印，作為該批物料的詳細資料進行保存 | |||
