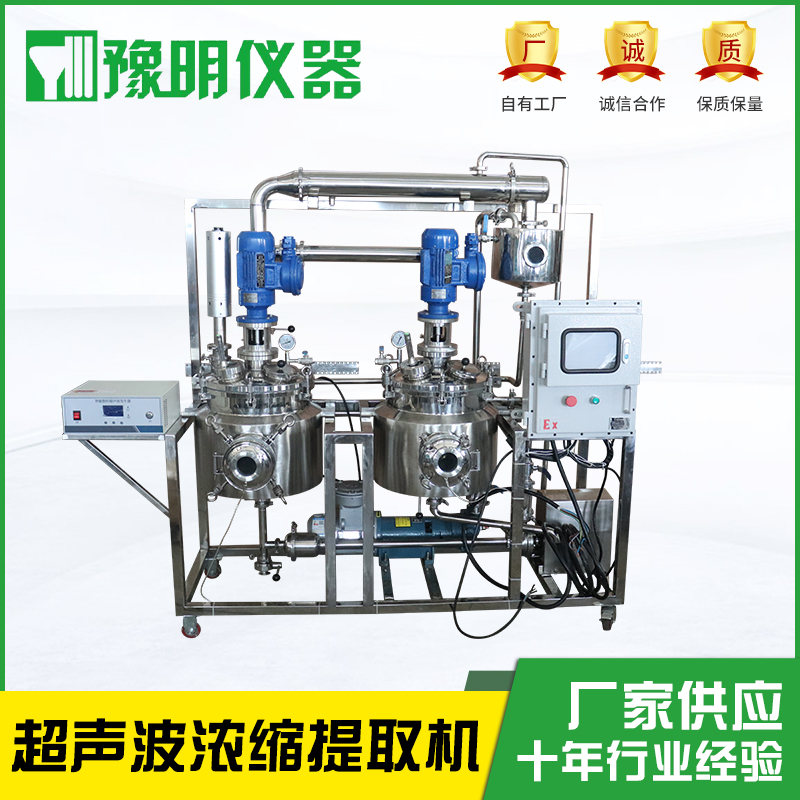

商品名稱: 防爆型
多功能超聲波提取機
商品報價:168000元
商品型號:YM-TNG-25L
商品簡述: 提取濃縮熱回流
商品品牌:豫明品牌
可定做容積:10/20/25/30/50/80/100/200L
防爆型多功能提取濃縮熱回流機組
本設備適用于中藥、植物、動物、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。采用動態提取濃縮，時間短，效率高；本設備采用電加熱方式，自動化程度高，罐內配備CIP清洗系統，符合GMP醫藥標準，本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。
工作原理：
將藥材投入提取罐內，加入5—10倍的溶劑如水、乙醇、甲醇、丙酮等（根據工藝要求）。開啟提取罐加熱系統，使提取液加熱至沸騰20--30分鐘后，用抽濾管將三分之一的提取液抽入濃縮罐。關閉提取罐直統與夾套熱水，開啟濃縮罐直統與加熱系統使?jié)饪s汁溫度保持在80℃左右，真空度保持在－0.05到－0.08MPA，濃縮時產生的二次蒸汽經過冷凝器與冷卻器變成冷凝液回流至提取罐做新溶劑加入藥里，新溶劑由上而下通過藥材層到提取罐底部，藥材中的可溶性成分溶解于提取罐內溶劑，提取液經抽濾管抽入濃縮罐，濃縮產生的二次蒸汽又送至提取罐做新溶劑，形成新溶劑回流提取，直至完全溶出(提取液無色)濃縮繼續進行，直至濃縮成需要的比重藥膏，提取罐內的無色液體可下次復用，若是有機溶劑提取，則先加適量水，開直統與夾套熱水，回收溶劑后，將渣排掉。
一、主要技術參數：
項目清單
25L提取罐一套；30L濃縮罐一套；不銹鋼冷凝器一套；超聲波裝置一套；衛生級離心泵一套（防爆）；水環式真空泵一套（防爆）；50目粗過濾和300目精細過濾裝置一套；上海豫明PLC觸摸屏防爆電控箱一套；
二、技術參數
工作條件；電源電壓： 380V/220V；冷卻水：自來水和自來水排污口；工作溫度：5℃～80℃；
環境濕度：20%～80%；
參數部分基本性能
罐體容積：30L；材質：食品級304不銹鋼；三層保溫，敞開式結構，設置側蓋清洗口，便于清洗；
水提取溫度：室溫~100度 (±1度可調)醇提取溫度：室溫~65度罐內壓力：-0.16mpa 夾層壓力：0.3mpa；上下封頭，帶密封，超聲波發生器材質SUS304，帶夾套，水加熱PLC控制系統，使用≤100℃；可正壓、負壓狀態工作，投料口和CIP清洗頭，也可與濃縮罐配合使用，出口有過濾網與過管道式過濾濾器；
真空泵：SZ-0.55kw真空度：-0.05~-0.08Mpa；高壓氣動攪拌；高壓氣動攪拌；衛生級飲料泵：0.37kw （也做CIP清洗用）；超聲提取罐加熱面積：0.48M
2 ；冷凝器冷凝面積：0.45 M
2 ；冷卻器面積：0.25 M
2 ；
三、超聲波參數：
超聲波頻率：20KHz~80KHz可根據需要，定制單頻或雙頻或三頻系統 。
超聲波功率：300W~1000W（霎間功率1500W）；
超聲波功率：300W~800W 可調，瞬間 大功率1000W；
超聲波頻率：20KHz 自動跟蹤，±0.15KHz（超聲頻率按需定制）；
超聲波發生器材質：鈦合金 ；
四、設備參數：
設備表面處理：罐內表面鏡面拋光，外表面拉絲亞光處理。適用溶媒：水、乙醇、石油醚等；
設備尺寸：1700mm*x680mm*1800mm（長*寬*高）；
五、控制系統：防爆電器控制柜 三菱PLC控制；
|
名稱 |
電壓 |
功率 |
品牌 |
數量 |
|
七寸觸摸屏控制系統 |
380V |
6000W |
上海豫明 |
1套 |
|
PLC |
240V |
36W |
三菱 |
1件 |
|
觸摸屏 |
24V |
0.4A |
三菱 |
1件 |
|
溫度模塊 |
220V |
6W |
三菱 |
2件 |
|
氣動電磁閥 |
380V |
100A |
施耐德 |
2件 |
|
塑殼斷路器 |
380v |
100A |
施耐德 |
1件 |
|
微型斷路器 |
220V |
25A |
施耐德 |
1件 |
|
微型斷路器 |
380V |
65A |
施耐德 |
2件 |
|
啟動按鈕 |
220V |
|
施耐德 |
7件 |
|
急停按鈕 |
220V |
|
施耐德 |
1件 |
|
繼電器 |
220V |
|
施耐德 |
3件 |
|
PT100 |
24V |
|
國產 |
6件 |
